SLIPFORM PAVERS

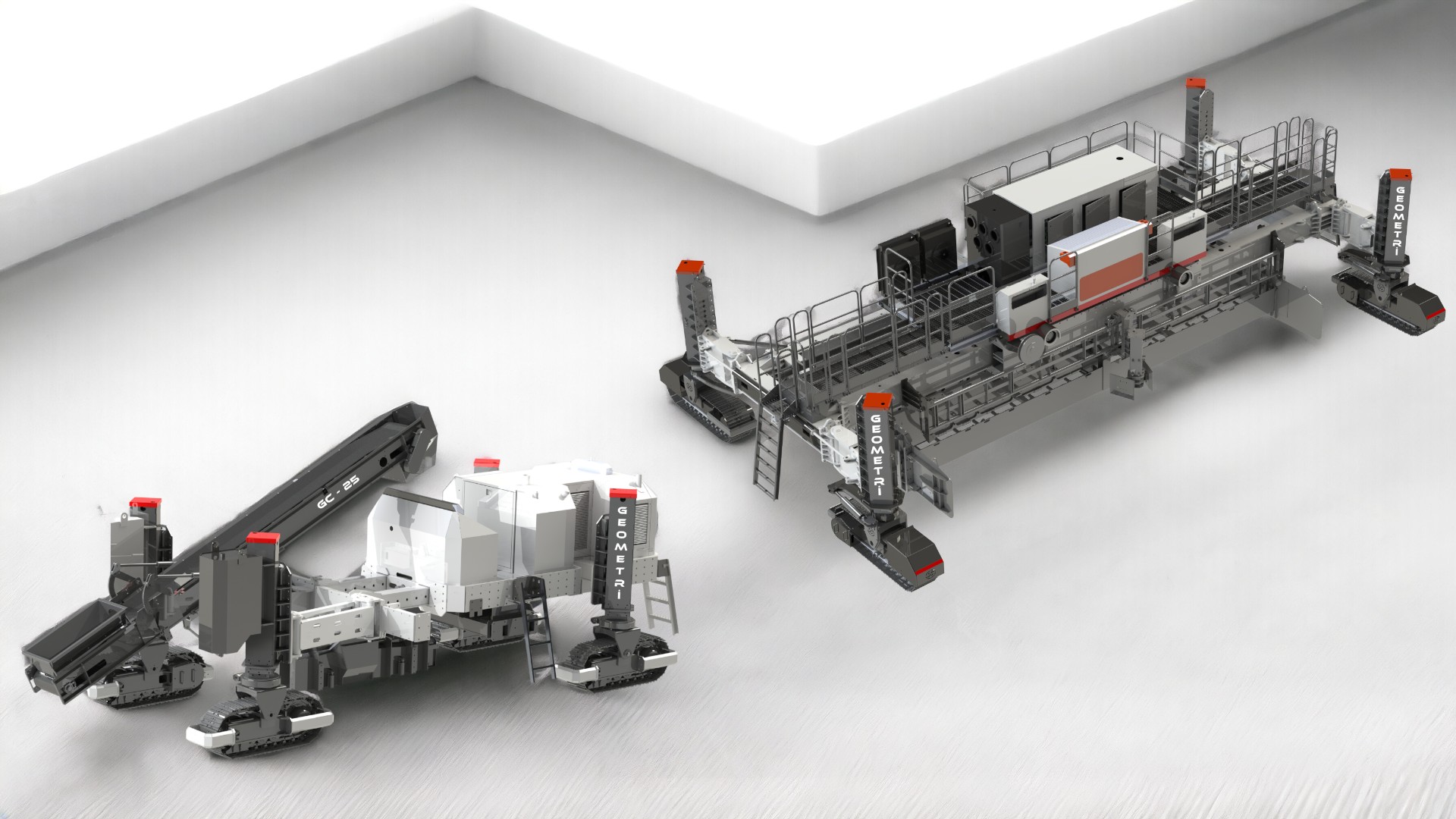

3D model showing inset and offset concrete slipform pavers

تشكيل متواصل لطبقات الخرسانة وملامح موحدة

تتخصص ماكينات رصف الأوفست في صناعة الهياكل الخرسانية المستمرة مثل حواجز السلامة أو تصميمات الرصيف أو قنوات الصرف أو الممرات. يتم تعزيز قدرتها على التكيف من خلال مجموعة متنوعة من التكوينات لتوصيل الخرسانة أو تقنيات التشكيل الانزلاقي. وعلى العكس من ذلك، صُممت ماكينات الرصف المدمجة للبناء الاقتصادي للطرق الخرسانية، بما في ذلك الطرق السريعة أو الطرق الرئيسية أو مهابط الطائرات أو مسارات القطارات. كما أنها قادرة على وضع طبقة أساسية وطبقة سطحية من الخرسانة في نفس الوقت بطريقة "الرطب على الرطب"، بما يتجاوز مجرد الرصف بطبقة واحدة.

أرضيات الأوفست سليبفورم الأوفست

تقوم ماكينات الرصف الانزلاقية الإزاحة بنقل الخرسانة إلى القالب باستخدام ناقل محمل أو مثقاب. يمكن وضع القالب على الجانب الأيسر أو الأيمن من الماكينة، مما يوفر مرونة في التشغيل. تتوفر مجموعة متنوعة من القوالب التي تلبي مختلف الأشكال والأحجام لمهام محددة. تعمل هذه الماكينات باستمرار على إنشاء تشكيلات إزاحة متجانسة متجانسة، والتي يمكن تقويتها أو لا، حسب المتطلبات. تشمل الميزات الرئيسية لهذه الماكينات نظام تحكم متطور، وآلية توجيه وقيادة فعالة، والقدرة على رصف الخرسانة بدون خيوط.

التنزيلات

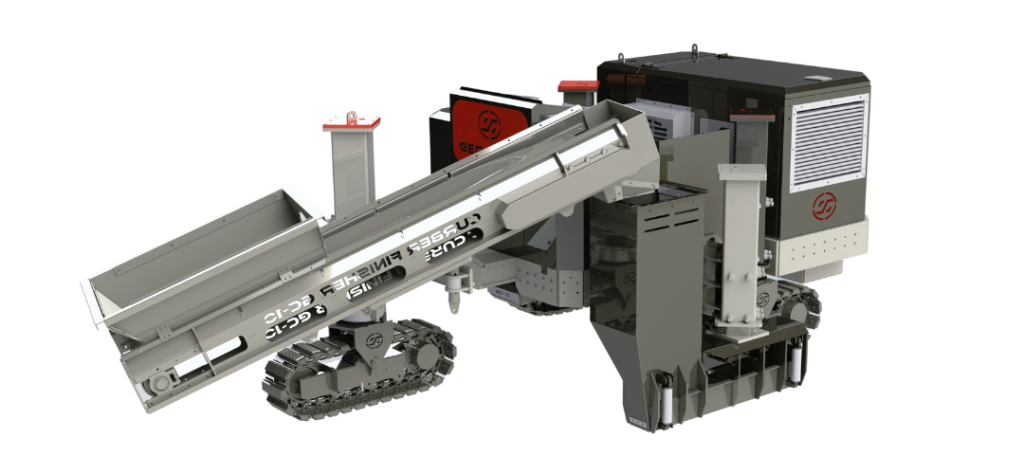

3D model of GC10 offset slipform paver for small and medium-scale municipal and contractor paving projects

GC - 10

أرضيات الأوفست ستيبفورم أوفست

أقصى عرض للقالب

1000 mm

أقصى ارتفاع للقالب

500 mm

الطاقة المقدرة

45,5 kW / 61 HP

وزن التشغيل، CE

5400 kg

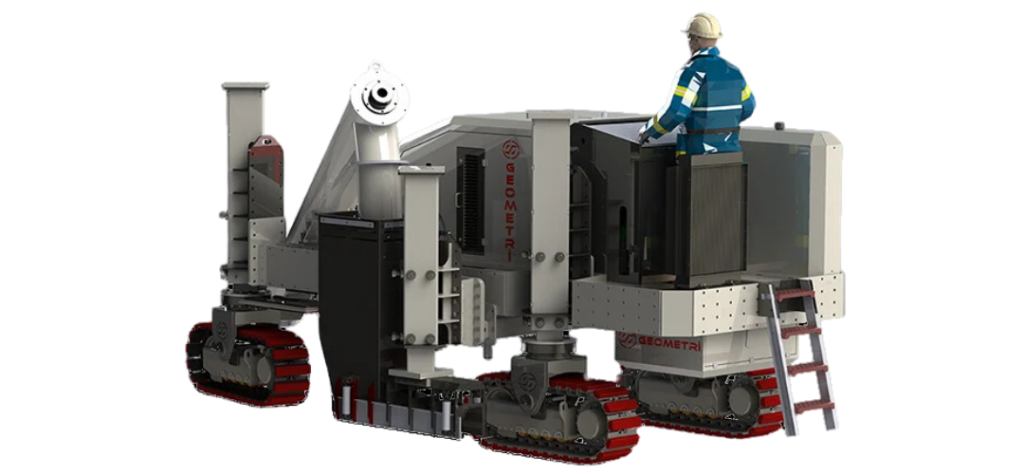

3D model of GC 15 offset slipform paver for concrete paving applications

GC - 15

أرضيات الأوفست ستيبفورم أوفست

أقصى عرض للقالب

3000 mm

أقصى ارتفاع للقالب

1300 mm

الطاقة المقدرة

134,3 kW / 180 HP

وزن التشغيل، CE

10500 kg

3D model of GC 25 concrete slipform paver configurable for offset and inset paving

GC - 25

أرضيات الأوفست ستيبفورم أوفست

أقصى عرض للقالب

5500 mm

أقصى ارتفاع للقالب

2000 mm

الطاقة المقدرة

134,3 kW / 180 HP

وزن التشغيل، CE

16500 kg

أرضيات زلقية الشكل مدمجة

Dans le processus de pose de béton par emboîtement, le béton est directement déposé devant la machine à coffrage glissant et réparti uniformément par une vis sans fin ou une charrue. Le béton est uniformément compacté par des vibrateurs, tandis que le coffrage le façonne à la largeur et à la profondeur prédéfinies au fur et à mesure de l'avancement de la machine. Les goujons et les barres d'ancrage sont placés avec précision par des inséreurs intégrés. Une poutre de finition lisse la chaussée transversalement, et une taloche longitudinale assure une finition parfaite de la surface. Dans le cas de la pose de béton bicouche, les couches inférieure et supérieure sont posées et traitées ensemble, selon la technique "mouillé sur mouillé".

التنزيلات

3D model of inset concrete slipform paver GSP 60, 80, 90 and 120 series for large-scale infrastructure paving

GSP - 60

أرضيات انزلاقية الشكل مدمجة

عرض الخرسانة

1000-6000 mm

عدد الهزازات

20

قوة المحرك

194 kW / 260 HP

سُمك الخرسانة

 0-450mm

الوزن

26000 kg

3D model of inset concrete slipform paver GSP 60, 80, 90 and 120 series for large-scale infrastructure paving

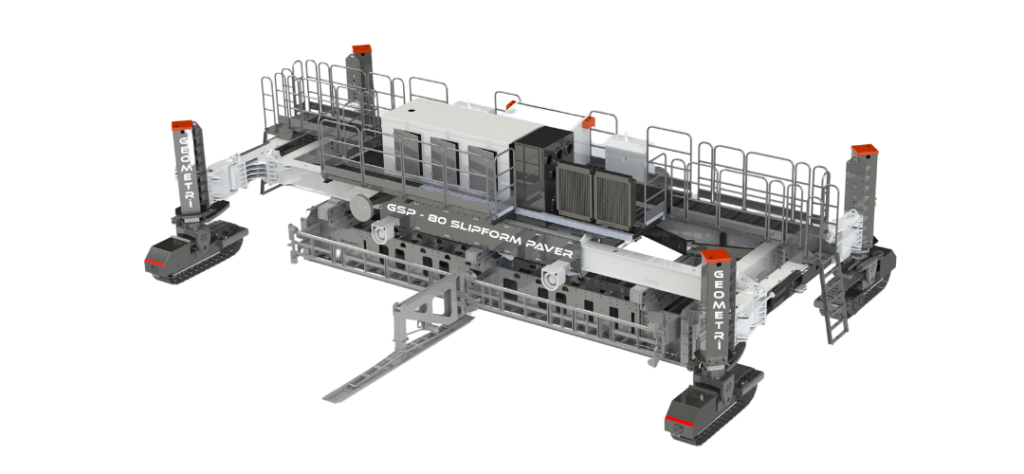

GSP - 80

أرضيات انزلاقية الشكل مدمجة

عرض الخرسانة

1000-8000 mm

عدد الهزازات

24

قوة المحرك

223,9 kW / 300 HP

سُمك الخرسانة

0-450mm

الوزن

40000 kg

3D model of inset concrete slipform paver GSP 60, 80, 90 and 120 series for large-scale infrastructure paving

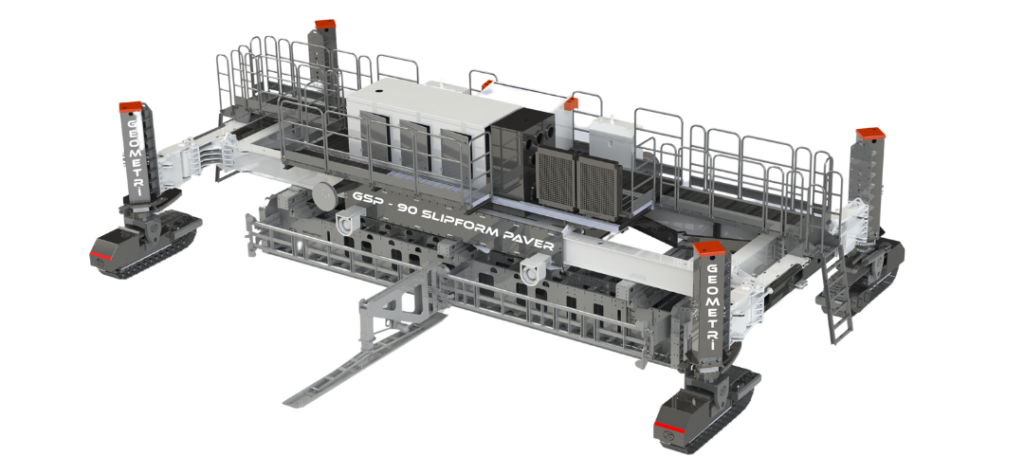

GSP - 90

أرضيات انزلاقية الشكل مدمجة

عرض الخرسانة

4000-9000 mm

عدد الهزازات

27

قوة المحرك

298,5 kW / 400 HP

سُمك الخرسانة

0-450mm

الوزن

48000 kg

3D model of inset concrete slipform paver GSP 60, 80, 90 and 120 series for large-scale infrastructure paving

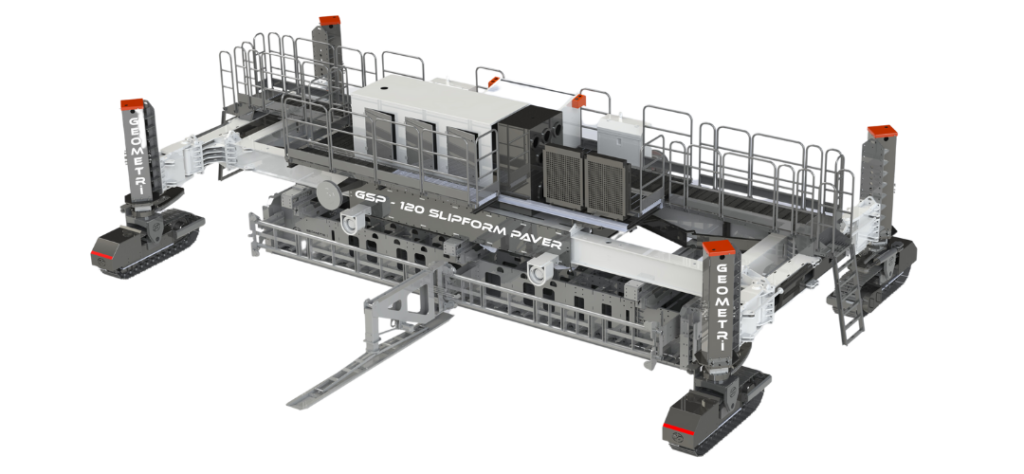

GSP - 120

أرضيات انزلاقية الشكل مدمجة

عرض الخرسانة

4000-12000 mm

عدد الهزازات

32

قوة المحرك

343,3 kW / 460 HP

سُمك الخرسانة

 0-450mm

الوزن

55000 kg

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

تُستخدم في وضع الخرسانة في مناطق العمل مثل قنوات المياه، وملامح الخرسانة، وقنوات الري، وقنوات الصرف. تقوم خلاطة الخرسانة بتفريغ الخرسانة داخل ناقل الرصف. يتم نقل الخرسانة من الناقل إلى المثقاب الذي يتم توزيعه بالتساوي على كل جانب من جوانب القالب. وبمساعدة الهزازات التي يتم إدخالها في القالب، يتم ضغط الخرسانة بشكل متجانس ووضعها بقالب وصفيحة منزلقة.

التنزيلات

3D model of canal slope slipform concrete paver series GSP 40, 60, 80, 90, 120 and 160 series for precise canal lining and slope construction

GSP - 40

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

عرض الخرسانة

1000-4000 mm

عدد الهزازات

12

قوة المحرك

156,7 kW / 210 hp

سُمك الخرسانة

 0-450mm

الوزن

 20000 kg

3D model of canal slope slipform concrete paver series GSP 40, 60, 80, 90, 120 and 160 series for precise canal lining and slope construction

GSP - 60

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

عرض الخرسانة

1000-6000 mm

عدد الهزازات

20

قوة المحرك

194 kW / 260 hp

سُمك الخرسانة

 0-450mm

الوزن

32000 kg

3D model of canal slope slipform concrete paver series GSP 40, 60, 80, 90, 120 and 160 series for precise canal lining and slope construction

GSP - 80

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

عرض الخرسانة

 4000-8000 mm

عدد الهزازات

24

قوة المحرك

223,9 kW / 300 hp

سُمك الخرسانة

 0-450mm

الوزن

 45000 kg

3D model of canal slope slipform concrete paver series GSP 40, 60, 80, 90, 120 and 160 series for precise canal lining and slope construction

GSP - 90

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

عرض الخرسانة

4000-9000 mm

عدد الهزازات

27

قوة المحرك

298,5 kW / 400 hp

سُمك الخرسانة

 0-450mm

الوزن

52000 kg

3D model of canal slope slipform concrete paver series GSP 40, 60, 80, 90, 120 and 160 series for precise canal lining and slope construction

GSP - 120

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

عرض الخرسانة

4000-12000 mm

عدد الهزازات

 32

قوة المحرك

343,3 kW / 460 hp

سُمك الخرسانة

 0-450mm

الوزن

 62000 kg

3D model of canal slope slipform concrete paver series GSP 40, 60, 80, 90, 120 and 160 series for precise canal lining and slope construction

GSP - 160

أرضيات خرسانية انزلاقية خرسانية كاملة المقطع الكامل للقناة

عرض الخرسانة

 4000-18000 mm

عدد الهزازات

36

قوة المحرك

373,1 kW / 500 hp

سُمك الخرسانة

 0-450mm

الوزن

72000 kg

أرضيات خرسانية خرسانية نصف مقطوعة من الخرسانة المنزلقة

تُستخدم في وضع الخرسانة في مناطق العمل مثل قنوات المياه، وملامح الخرسانة، وقنوات الري، وقنوات الصرف. تقوم خلاطة الخرسانة بتفريغ الخرسانة داخل ناقل الرصف. يتم نقل الخرسانة من الناقل إلى المثقاب الذي يتم توزيعه بالتساوي على كل جانب من جوانب القالب. وبمساعدة الهزازات التي يتم إدخالها في القالب، يتم ضغط الخرسانة بشكل متجانس ووضعها بقالب وصفيحة منزلقة.

التنزيلات

Half-section frame of canal slope slipform concrete paver series 40, 60, 80, 90, 120 and 160 for precise canal lining and slope construction

GSP - 60

Half Section Slipform Concrete Pavers

عرض الخرسانة

1000-6000 mm

عدد الهزازات

20

قوة المحرك

194 kW / 260 hp

سُمك الخرسانة

 0-450mm

الوزن

30000 kg

Half-section frame of canal slope slipform concrete paver series 40, 60, 80, 90, 120 and 160 for precise canal lining and slope construction

GSP - 80

Half Section Slipform Concrete Pavers

عرض الخرسانة

 4000-8000 mm

عدد الهزازات

24

قوة المحرك

223,9 kW / 300 hp

سُمك الخرسانة

 0-450mm

الوزن

 42000 kg

Half-section frame of canal slope slipform concrete paver series 40, 60, 80, 90, 120 and 160 for precise canal lining and slope construction

GSP - 90

Half Section Slipform Concrete Pavers

عرض الخرسانة

4000-9000 mm

عدد الهزازات

27

قوة المحرك

298,5 kW / 400 hp

سُمك الخرسانة

 0-450mm

الوزن

48000 kg
